         FX2N_V8.0程序开发说明
       1、应部分客户要求，完善PLC底层源码，本人利用业余时间对程序架构做了优化调整，解决之前源码存在的BUG，功能指令也对应增加了很多，比之前版本稳定性大大提高。
       2、本程序是在之前版本程序基础上升级，架构优化较大
       3、欢迎各位亲们、各位爱好者购买测试（本文面免费提供测试HEX，欢迎下载测试）
       4、本版本程序价格为什么比之前版本低很多？主要目的是希望大家在测试过程中发现问题，然后及时反馈给我们，我们将进一步完善。


一、本源码主要支持功能描述如下：

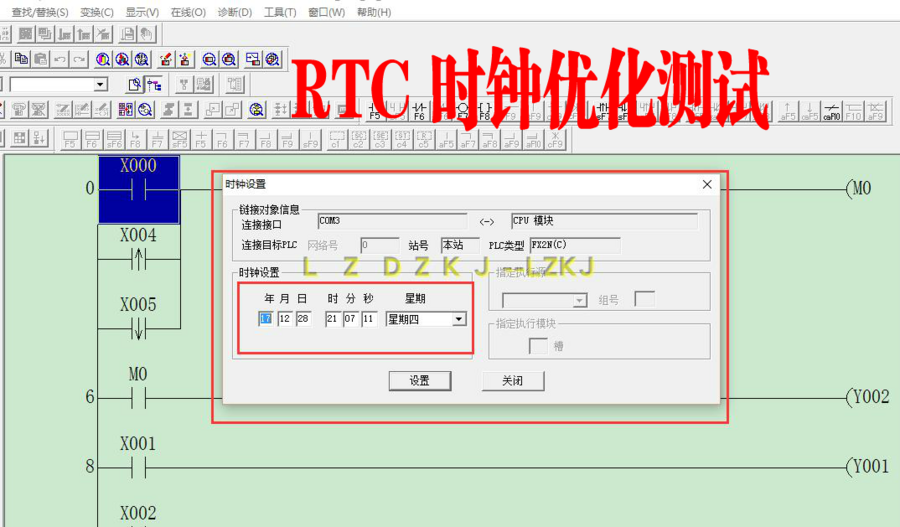

12、20171228优化RTC时钟功能，三菱软件可直接设置时间
1、支持三菱PLC GX  Developer、GX Works2 梯形图直接编程

2、支持RS232下载HEX

3、支持触摸屏通信

4、支持485 Modbus RTU 主机模式和从机模式通信（USART3:PB10\\PB11）

5、支持2路AB编码器 （C251：A0-X0,B0-X1）（C253：A1-X3,B1-X4）

6、支持2路外部脉冲输入X1（C236）和X4（C239）；

7、支持2路高速脉冲输出Y0和Y1,PLSY和PWM；

8、支持2路高速脉冲指令PLSY和PWM；

9、支持RTC时钟功能、万年历功能

10、支持触摸屏通信功能

11、支持模拟量输入、模拟量输出

二、主要使用说明如下：

STM32F103系列RAM内存不小于48K，Flash内存不小于256K ；

串口1：USART1-（PA9\\PA10）用于HEX下载、梯形图下载、触摸屏通信，波特率19200/9600；

串口3：USART3-（PB10\\PB11）用于MODBUS RTU 485通信，波特率9600。

三、具体支持指令如下：

1、     OUT 、SET、 RST、LPS、LPF 、MC、MCR

2、 程序流程指令：

  CJ、CJP、CALL、CALLP、SRET 、FOR、NEXT

3、 传送比较指令

   CMP、CMPP、DCMP、DCMPP、

   ZCP、DZCPP、

 MOV

、

DMOV

、

   SMOV

、

CML

、

DCML

、

BMOV、

    FMOV、DFMOV、XCH、DXCH、

    BCD、DBCD、BIN、DBIN

4、  算术与逻辑运算指令

ADD、DADD、SUB、DSUB、

MUL、DMUL、

DIV

、

DDIV

、

INC

、

INCP

、

DINC

、

DINCP

DEC、DECP、DDEC、WAND、

DWAND、

WOR

、

DWOR

、

WXOR

、

DWXOR

、

NEG

、

DNEG

5、循环与移位指令

ROR、DROR、ROL、DROL、

RCR、DRCR

RCL、DRCL、DEMOV

6、数据处理指令

ZRST、DECO、MEAN、SQR、DSQR、

FLT、DFLT、REFF、MTR、

7、浮点运算指令

DEADD、DESUB、DEDIV、DEMUL、

DESQR、DEMOV

INT、DINT、DSIN、DCOS、DTAN

8、高低字节交换指令

SWAP、DSWAP

9、时钟运算指令

   TCMP、TZCP、TADD、TSUB、

   TRD、TWR、GRY、GBIN、DGBIN

10、触点比较指令

LD、LDI、AND、ANI、OR、ORI

LDP、LDF、ANDP、ANDF、ORP、ORF

LD=、DLD=、LD>、DLD>、LD<、DLD<

LD<>、DLD<>、LD<=、DLD<=、LD>=、DLD>=

AND=、DAND=、AND>、DAND>、AND<、DAND<

AND<>、DAND<>、DAND>=、DAND>=、DAND<、DAND<=

OR=、DOR =、OR >、DOR >、OR <、DOR <

OR <>、DOR <>、DOR >=、DOR >=、DOR <、DOR <=

11、其他指令

ECMP、EZCP、PID、ALT、PID、HSCS、PLSY、PWM、END、RET



12、断电保持功能，更改相关断电保持寄存器，具体如下：

断电保存寄存器：

400个数据寄存器：D500--D900

50个计数器：       C101--C150

50个定时器：       T100--T150

512个内部继电器：M512--M1024

其他寄存器STOP 或者断电将清零



13、模拟量功能（12位精度）： 2AD+2DA（若有需要可以多加）

2AD路模拟量输入对应寄存器：

D6030  D6031 （0~10V-->0~4095）

2DA路模拟量输出对应寄存器：

D7030  D7031（0~4095-->0~10V）

14、增加I2C函数功能：

方便外部EEPROM扩展

15、优化定时器功能（与三菱兼容）：

1） 常规定时器 T0～T255 共256点

       T0～T199为100ms定时器，共200点

       T200～T245为10ms定时器，共46点

2） 积算定时器 T246～T255 共10点

        T246～T249为1ms积算定时， 共4点

        T250～T255为100ms积算定时器，共6点



 16、

支持在线监视（写入模式）功能！



17、

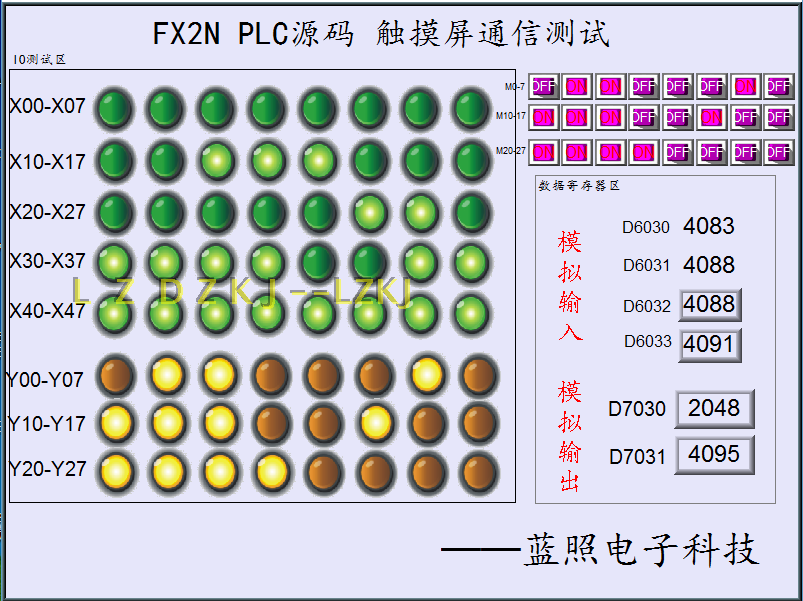

     优化人机界面触摸屏通信函数，通信测试如下：

18、

  串口通信功能优化

A、优化通信口RS232波特率9600\\19200自适应，不再需要PLC复位才能改变波特率，在运行过程中即可切换。

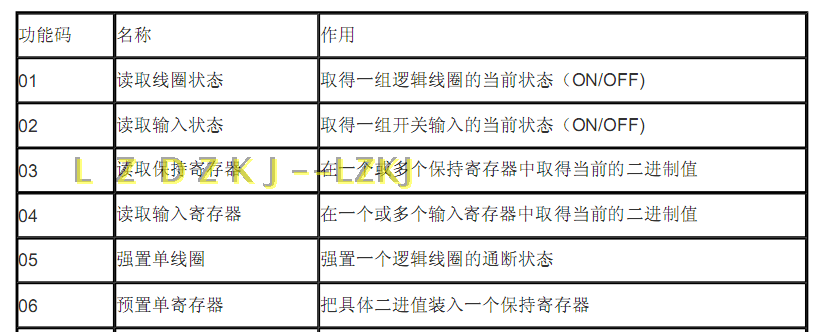

19、 增加MODBUS  485功能（可主从机切换、CRC校验）
1、通信口：

STM32F103的USART3（PB10-TX/PB11-RX），波特率9600

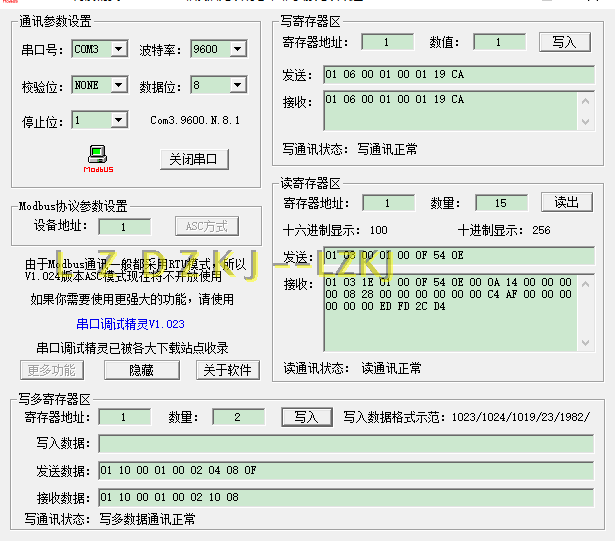

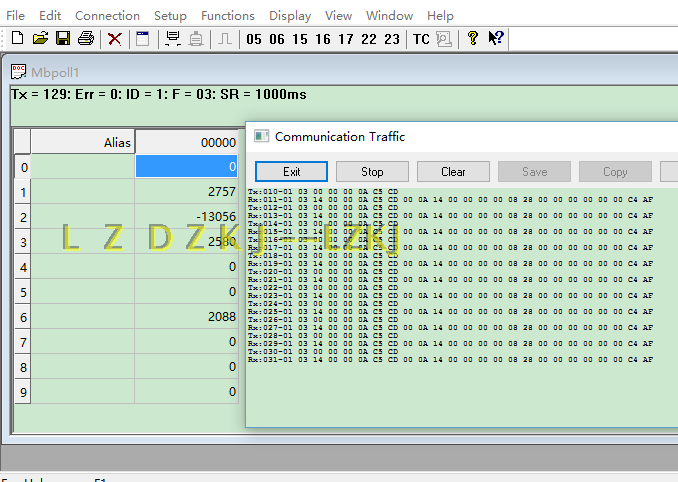

 4、测试实例如下：




程序容量 8K步
内部寄存器D 8000个
定时器T　256个
记数器C   256个
输入点X   256个
输出点Y   256个
壮态继电器S 600个
辅助继电器M  3071点 M0-M3071
特殊功能：
M8000（运行监视触点）              M8001（运行监视反触点）.
M8002（初始化脉冲触点）           M8003（初始化脉冲反触点）
M8004（错误指示触点）               M8011（10毫秒时钟脉冲）
M8012（100毫秒时钟脉冲）        M8013（1秒时钟脉冲）
M8014（1分时钟脉冲）                M8020（零位标志）
M8021（借位标志）                      M8022（进位标志）
M8029（指令执行结束标志）     M8033（内存保持触点）
M8034 （禁止输出触点）.
更多参考FX2N系列。



免费测试HEX下载地址：

https://pan.baidu.com/s/1nvSminv 密码：ewao

测试HEX对应IO如下：

//部分输入X定义

#define X00 PCin（7）

#define X01 PCin（6）

#define X02 PBin（15）

#define X03 PAin（1）

#define X04 PAin（8）



//部分输出Y定义

#define Y00 PCout（9）

#define Y01 PAout（11）



#define Y02 PCout（11）

#define Y03 PCout（12）



//RUN/STOP开关

#define RUN_STOP   PB（2）

#define PVD              PAin（0）

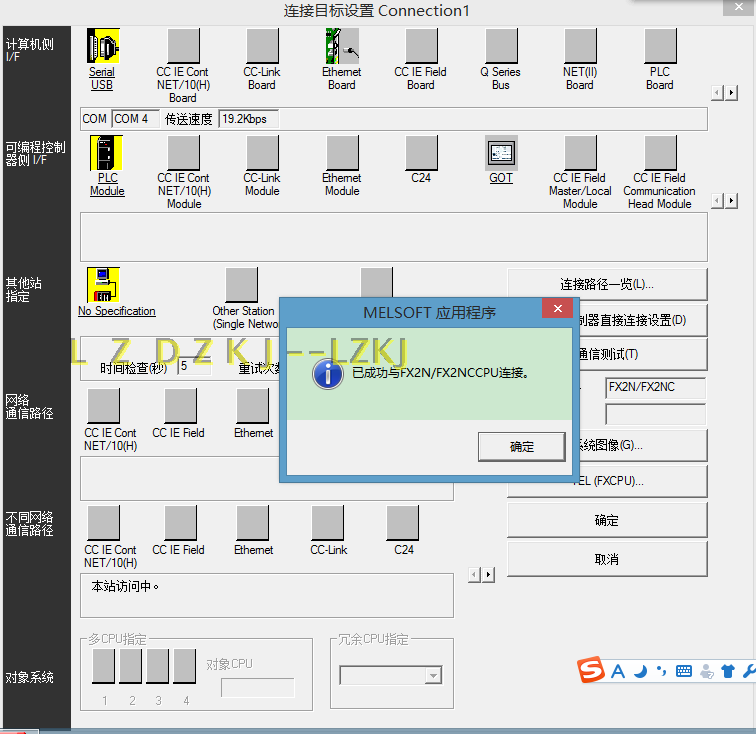

4、打开GX-Develoer与工控板建立连接



5、下面就可以像操作三菱PLC那样“随心所欲”的操作了，以图片为证：

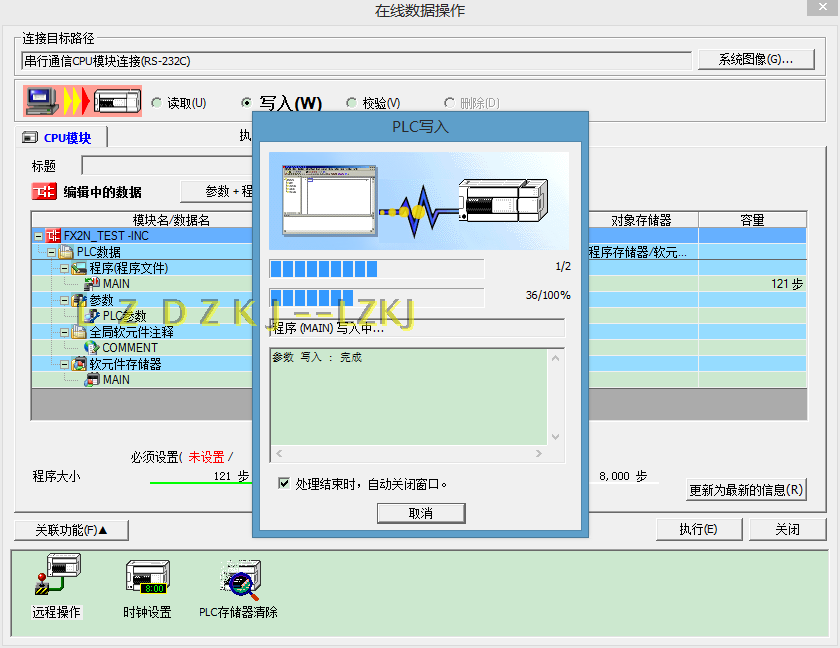

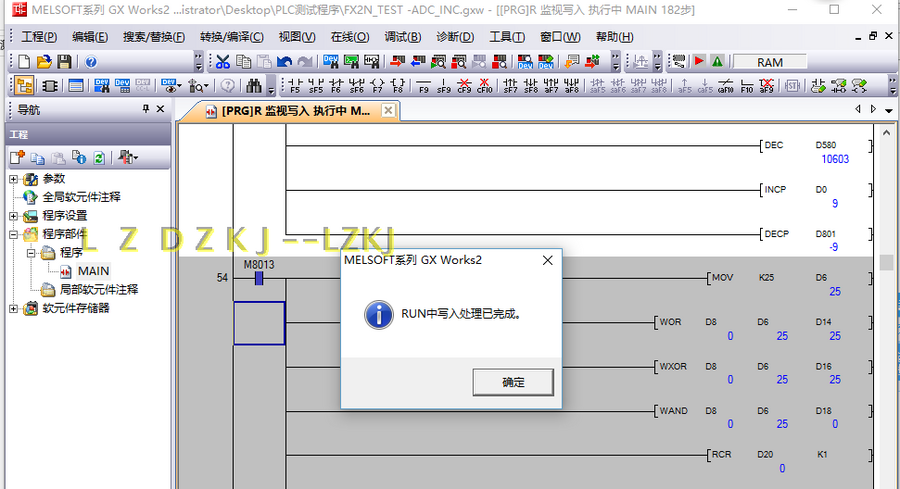

四、：下面为与GX Works2软件成功操作界面
